Emplearán dispositivos de protección diferencial de alta sensibilidad (≤ 30 mA) y de clase A, para la protección individual de aquellos equipos que no estén alimentados a través de un transformador de aislamiento.
Emplearán dispositivos de protección diferencial de alta sensibilidad (≤ 30 mA) y de clase A en todos los circuitos.
Emplearán dispositivos de protección diferencial de sensibilidad (≤ 300 mA) y de clase A, para la protección individual de aquellos equipos que no estén alimentados a través de un transformador de aislamiento.
Emplearán dispositivos de protección magnetotérmica.
2 - Se considera un interruptor diferencial de alta sensibilidad, cuando su valor es de:
60 mA.
30 mA.
300 mA.
100 mA.

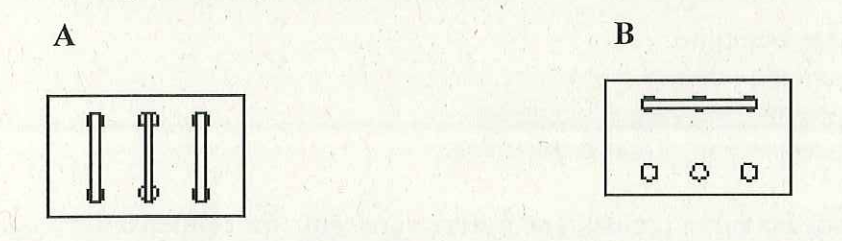

3 - En la siguiente figura, las conexiones corresponden a:
A Triángulo, B Estrella.
A Estrella, B Triángulo.
Ambos Triángulo.
Ambos Estrella.
4 - En un transformador de intensidad de relación 100/5, se realiza una medida de corriente en el secundario con un valor de 1,5 A, la intensidad en el circuito primario en ese instante, tiene un valor de:
100 A
30 A
20 A
150 A
5 - Los armónicos producidos por las baterías de condensadores de compensación del factor de potencia de los transformadores se compensan mediante:
Filtros sintonizados con la frecuencia del armónico de orden predominante
Sustituyéndolas por baterías de características especiales capaces de soportarlos
No es necesario compensarlos
Las baterías de condensadores no producen armónicos
6 - Cuando podemos decir que Factor de Potencia y NO son iguales:
En circuitos de corriente continua
En circuitos con armónicos
En circuitos monofásicos
Siempre son iguales
7 - En qué situación de conexión del secundario de un Transformador de Intensidad en servicio corre grave riesgo para su destrucción:
Secundario en cortocircuito
Secundario en circuito abierto
Secundario conectado con cargas inductivas
Secundario conectado con cargas capacitivas
8 - Si se dispone de 3 condensadores iguales y se quiere conseguir un condensador cuya capacidad sea lo mayor posible, los conectaremos:
En serie
En paralelo
En triángulo
En estrella
9 - Si disponemos de un seccionador en carga de 63 A como elemento de corte omnipolar en la cabecera de un cuadro eléctrico, y se produce un cortocircuito en una línea que sale de dicho cuadro y que se encuentra protegida por un interruptor magnetotérmico de 50 A curva C y por una protección diferencial 40 A-30 mA. ¿Cuál de estos elementos despejará el cortocircuito abriendo la alimentación?
El seccionador en carga ya que el cortocircuito supera los 63 A.
El interruptor magnetotérmico de 50 A curva C.
La protección diferencial, por ser de 40 A.
Depende de la selectividad magnetotérmico y diferencial.
