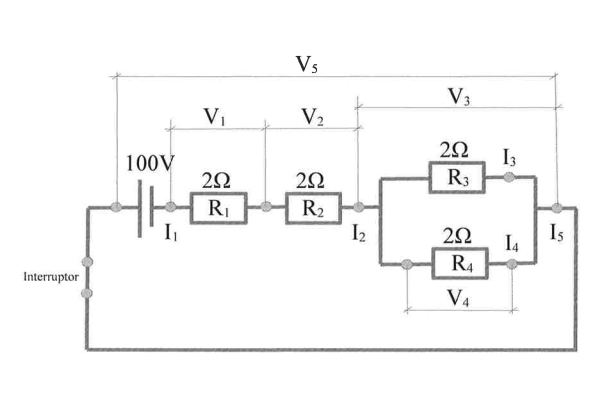

1 - Cual es el valor de las intensidades en el circuito indicado

I1 = I2 = I3 = I4 = I5.

I1 = I2 = I5.

I1 distinta de I5.

Ninguna de las respuestas anteriores es válida.

---

Excluir Reproducir Copiar OpenAI (gpt-5) Google AI Comprobar

Las respuestas de la IA pueden contener errores.

2 - En el circuito anterior indicar cual es el valor de la intensidad I2 en amperios

10.

12,5.

20.

Ninguna de las respuestas anteriores es válida.

---

Excluir Reproducir Copiar OpenAI (gpt-5) Google AI Comprobar

Las respuestas de la IA pueden contener errores.

3 - Como se situara el equipo de medida para determinar el valor de la intensidad que pasa por el punto I2 :

Amperímetro en paralelo con R2.

Amperímetro en paralelo con R1.

Amperímetro intercalado en el punto I5.

Voltímetro en R1.

---

Excluir Reproducir Copiar OpenAI (gpt-5) Google AI Comprobar

Las respuestas de la IA pueden contener errores.

4 - Indicar que afirmación es correcta

V1 mayor que V2.

V1 igual que V3.

V3 mayor que V4.

V1 igual que V2.

---

Excluir Reproducir Copiar OpenAI (gpt-5) Google AI Comprobar

Las respuestas de la IA pueden contener errores.

5 - Indicar el valor de I3, en amperios

10.

12,5.

20.

Ninguna de las respuestas anteriores es válida.

---

Excluir Reproducir Copiar OpenAI (gpt-5) Google AI Comprobar

Las respuestas de la IA pueden contener errores.

6 - Como se denomina el elemento R1 del circuito.

Presostato.

Amperímetro.

Resistencia.

Voltímetro.

---

Excluir Reproducir Copiar OpenAI (gpt-5) Google AI Comprobar

Las respuestas de la IA pueden contener errores.

7 - Si en el circuito anterior, se baja la tensión de la batería de 100 Voltios a 10 Voltios, en que proporción baja la intensidad en I2

Será 10 veces menor.

Será la misma.

No habrá paso de corriente.

Será 10 veces mayor.

---

Excluir Reproducir Copiar OpenAI (gpt-5) Google AI Comprobar

Las respuestas de la IA pueden contener errores.

8 - Si la batería es de 100V-40 A. Durante cuanto tiempo puede alimentar el circuito sin recargarla?

1 hora.

2 horas.

3 horas.

4 horas.

---

Excluir Reproducir Copiar OpenAI (gpt-5) Google AI Comprobar

Las respuestas de la IA pueden contener errores.

9 - ¿Que potencia tiene el circuito reseñado?

1.000 W.

5.000 W.

2.000 W.

4.000 W.

---

Excluir Reproducir Copiar OpenAI (gpt-5) Google AI Comprobar

Las respuestas de la IA pueden contener errores.

10 - ¿Si el interruptor indicado en el circuito, está en estado abierto, que tensión tendremos en V5?

0 Voltios.

10 Voltios.

100 Voltios.

Ninguna de las respuestas anteriores es válida.

---
