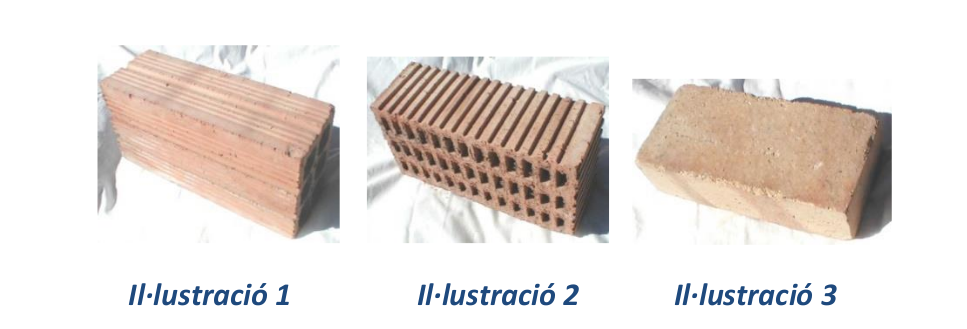

1 - ¿Cuál de estas piezas cerámicas se acepta para construir paredes de carga?
Se pueden utilizar cualquiera de las 3 piezas. Depende de la altura del edificio a construir.
Para hacer paredes de carga se pueden utilizar las piezas correspondientes a la segunda y la tercera ilustración.
Debe utilizarse la pieza correspondiente a la ilustración 1 porque es la más consistente.
Solo se permite utilizar el ladrillo macizo, correspondiente a la ilustración nº 3.

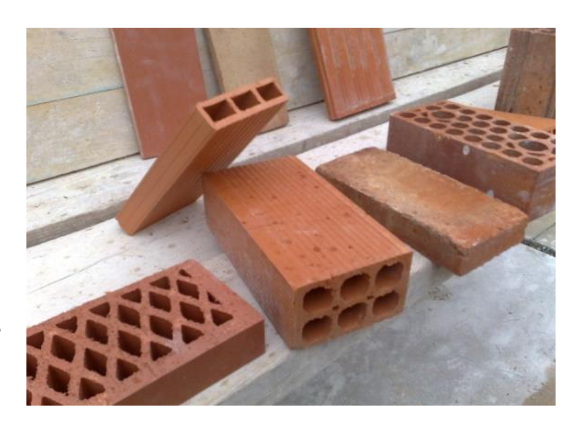

2 - En relación con las piezas cerámicas que se muestran en la imagen, señale cuál de las siguientes afirmaciones es correcta:
No se observa ninguna teja, bovedilla ni ningún “superladrillo”.
Todas sirven para hacer “obra vista”.
Si se utilizan para hacer cerramientos exteriores de fábrica cerámica, es necesario revestirlas.
Todas estas piezas deben colocarse con yeso. No pueden conformar fábricas cerámicas unidas con mortero de cemento.

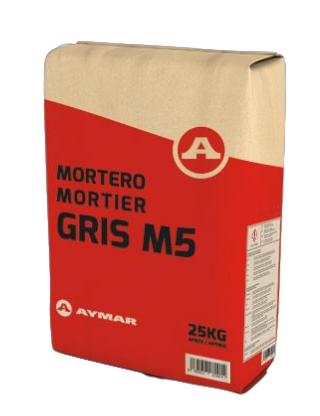

3 - En un saco de mortero, ¿qué indica la nomenclatura M5?
Que pesa 25 kg.
Que tiene una resistencia a la compresión > 5 N/mm².
Que tiene 5 partes de cemento por cada parte de arena.
Que hay que esperar 5 minutos hasta que empiece el fraguado.

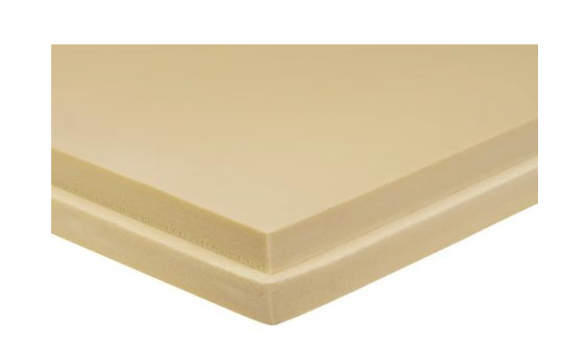

4 - Esta placa de 120 × 60 cm es:
Una pieza de aislamiento térmico compuesta por poliestireno expandido.
Una pieza de aislamiento acústico y térmico de poliuretano.
Está compuesta de polietileno aislante.
Una pieza de aislamiento térmico compuesta por poliestireno extruido.

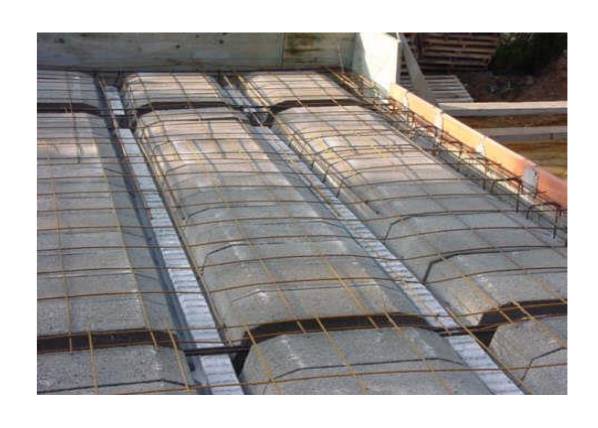

5 - Señale cuáles de los siguientes elementos podemos observar en la composición del forjado unidireccional que se muestra en la fotografía:
Vigueta entera con bovedilla cerámica y armado corrugado.
Viguetas cerámicas, con entrevigado y armadura electrosoldada embebida en capa de compresión.
Semivigueta fabricada en taller, bovedilla de hormigón, armaduras de cerco perimetral y armadura electrosoldada superior.
Forjado sanitario y bovedillas cerámicas.

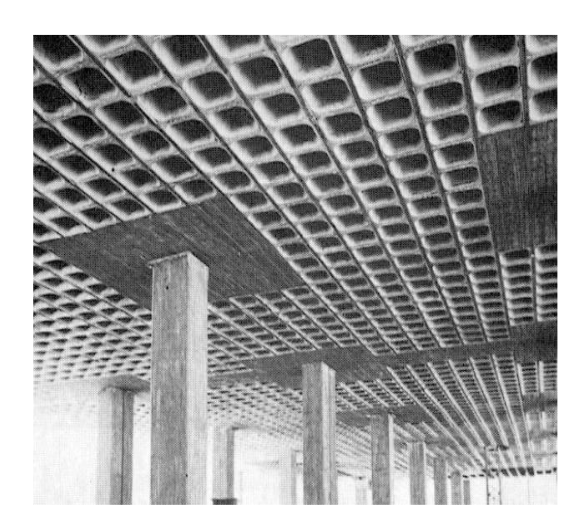

6 - Podemos observar en la fotografía la composición de un forjado reticular terminado, conformado por:
No es un forjado reticular. Es un forjado bidireccional sin armar.
Forjado con nervios bidireccionales, ábacos sobre pilares de hormigón armado, construido con casetones recuperables.
Viguetas bidireccionales construidas “in situ”, casetones de plástico y capiteles sobre pilares de perfiles metálicos embebidos en hormigón.
Hormigón armado macizo sobre pilares de hormigón también armado y macizo, construido con entrevigado de casetones de poliestireno expandido recuperable.

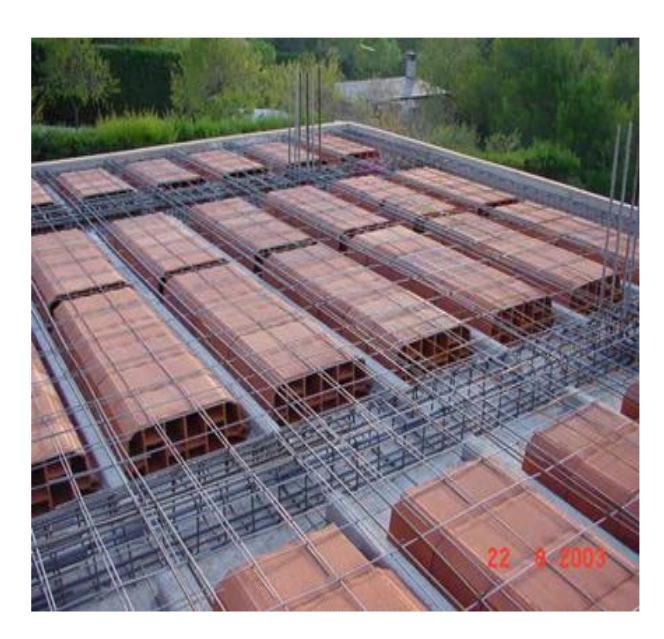

7 - Podemos observar en la fotografía la composición de algunos elementos que conforman un forjado bidireccional. Señale la respuesta correcta:
Armado inferior, armado superior, cerco perimetral, ábacos y bovedillas cerámicas.
Viguetas bidireccionales, con entrevigado de bovedillas cerámicas y armadura electrosoldada embebida en capa de compresión para hormigonar.
Armado inferior, armado superior, armadura de atado perimetral, armadura de ábacos y otros refuerzos. Casetones de hormigón y nervios bidireccionales para hormigonar.
Hormigón de 25 N/mm², con armaduras inferiores en el eje X y armaduras superiores en el eje Y, con armadura electrosoldada para ser embebida en hormigón.

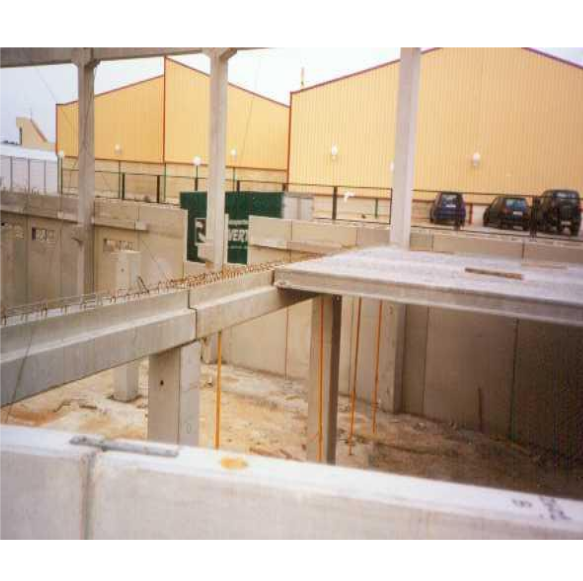

8 - Podemos observar en la fotografía la composición de una estructura prefabricada, conformada por:
Pilares y jácenas de hormigón armado (HA) realizados “in situ” y losas alveolares conformando el forjado.
Cimentación prefabricada de hormigón armado (HA), pilares, losas y cubierta de hormigón armado.
Aunque lo parezca, no hay ningún elemento prefabricado, todos los elementos de la estructura se han hecho en la obra.
Pilares de hormigón armado (HA), jácenas prefabricadas de HA, parte de un forjado realizado con losas prefabricadas de HA y cerramiento en Planta Baja, también prefabricado de HA.
9 - Podemos observar en la fotografía la composición de un forjado unidireccional pendiente de ser hormigonado, conformado por:
Viguetas prefabricadas y bovedillas cerámicas sobre paredes prefabricadas y muros de carga.
Forjado cerámico, armaduras de negativo y jácena de canto con atado perimetral.
Semivigueta fabricada en taller, bovedilla de hormigón, armaduras de cerco perimetral y armadura electrosoldada superior.
Encofrado sobre estructura provisional inferior, donde se han colocado armaduras de jácenas planas y forjado unidireccional de semiviguetas prefabricadas y bovedillas cerámicas con sus correspondientes armaduras.

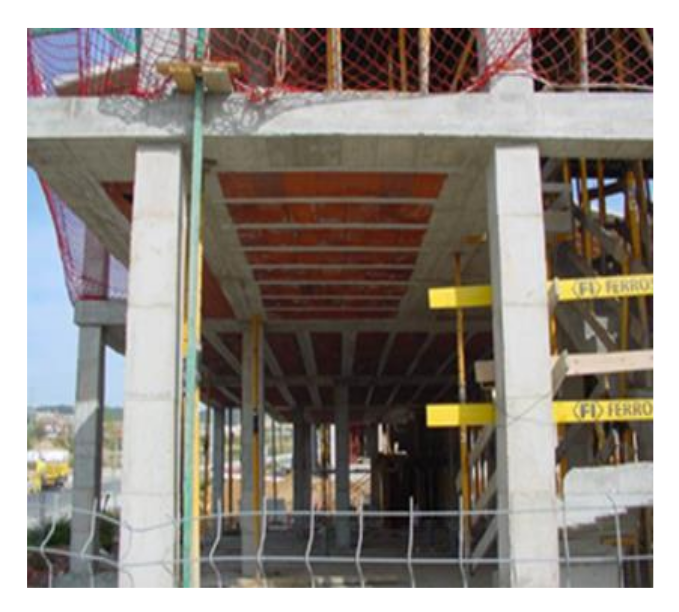

10 - Podemos observar en la fotografía:
Estructura de pilares de hormigón armado (HA) y forjados bidireccionales de HA con voladizo.
Estructura de hormigón armado (HA), compuesta por pilares de HA y jácenas planas de HA con forjados unidireccionales con entrevigado cerámico.
Semiviguetas fabricadas en taller, bovedilla de hormigón, armaduras de cerco perimetral y armadura electrosoldada superior (“mallazo”).
Estructura de hormigón sin armar. No hace falta armadura para una losa de este canto.
