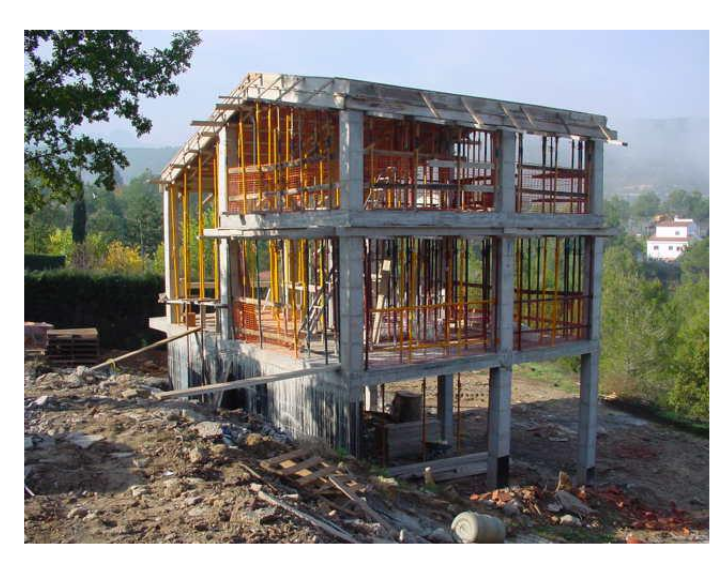

1 - Podemos observar en la fotografía:
Estructura de hormigón armado (HA), apuntalada por falta de capacidad portante una vez pasados 28 días.
Estructura de puntales telescópicos y pilares de hormigón armado (HA) con muro perimetral de HA encofrado a una cara.
Edificio de Planta Baja + 2 plantas, apuntalado hasta la construcción de paredes de carga de fábrica cerámica.
Estructura de hormigón armado (HA) de planta sótano abierta + 2 plantas, con cubierta inclinada.

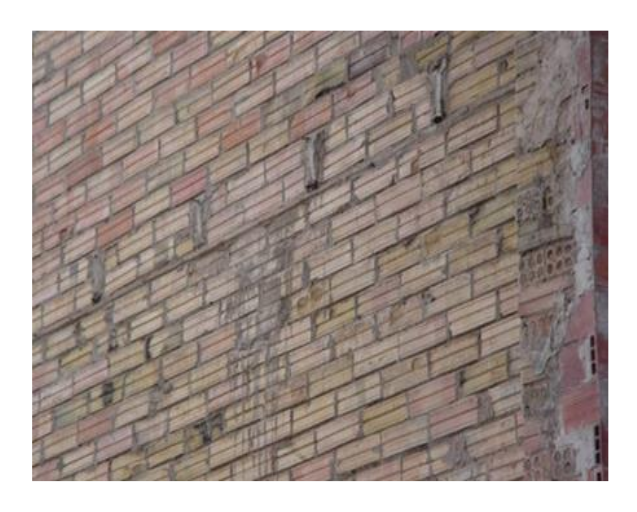

2 - Podemos observar en la fotografía:
Una pared de fábrica cerámica construida con “ladrillo plano” para soportar un forjado unidireccional.
Una pared de fábrica cerámica construida con ladrillo perforado “gero” para soportar un forjado unidireccional.
Pared de cerramiento no estructural de fábrica cerámica.
Una pared de fábrica cerámica construida con “ladrillo a canto” para soportar un forjado unidireccional.

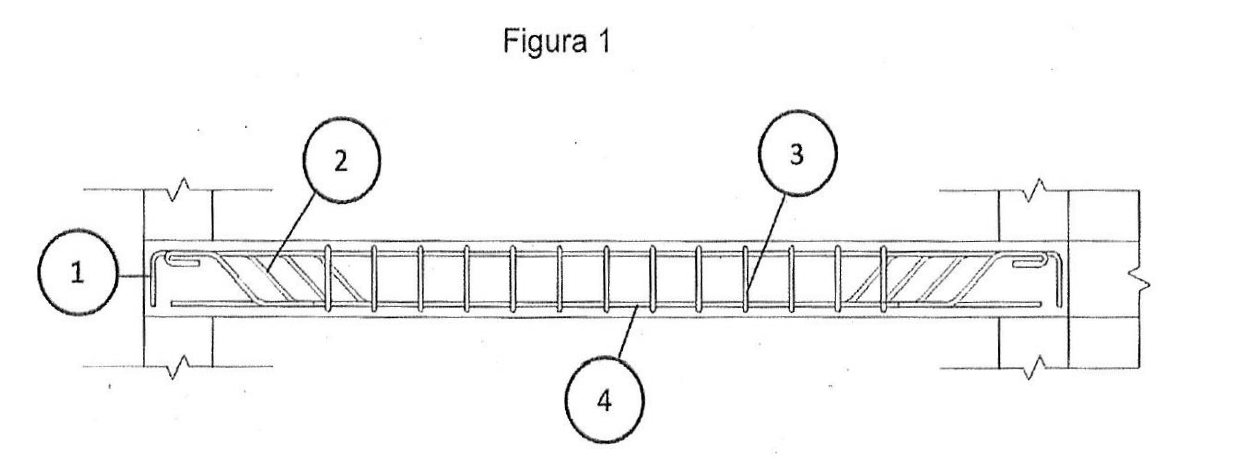

3 - ¿Cuál es la función principal de la armadura dibujada en la “Figura 1”, identificada con el número 1?
Soportar los esfuerzos de compresión.
Anclaje de la barra.
Soportar los esfuerzos de tracción.
Soportar los esfuerzos cortantes.
4 - ¿Cuál es la función principal de la armadura dibujada en la “Figura 1”, identificada con el número 2?
Soportar los esfuerzos de compresión.
Soportar esfuerzos de torsión.
Soportar los esfuerzos de tracción.
Soportar los esfuerzos cortantes.
5 - ¿Cuál es la función principal de la armadura dibujada en la “Figura 1”, identificada con el número 3?
Soportar los esfuerzos de compresión.
Cerco de la viga.
Soportar los esfuerzos de tracción.
Soportar los esfuerzos cortantes.
6 - ¿Cuál es la función principal de la armadura dibujada en la “Figura 1”, identificada con el número 4?
Soportar los esfuerzos de compresión.
Soportar esfuerzos de torsión.
Soportar los esfuerzos de tracción.
Soportar los esfuerzos cortantes.

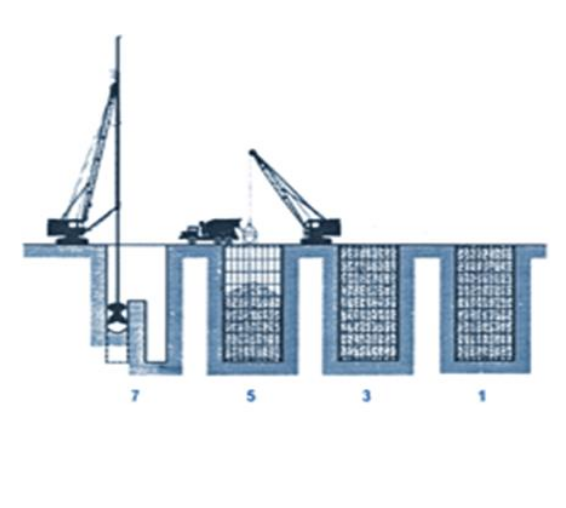

7 - La imagen muestra un esquema de la construcción de pantallas de hormigón armado (HA). ¿Cuál de las siguientes afirmaciones es cierta?
Las pantallas se construyen antes de hacer el vaciado del terreno.
Las pantallas no trabajarán como parte de la cimentación del edificio que se pueda construir encima.
Ningún edificio moderno de Barcelona se construye con pantallas en su perímetro.
Las pantallas se construyen al finalizar el vaciado del terreno.

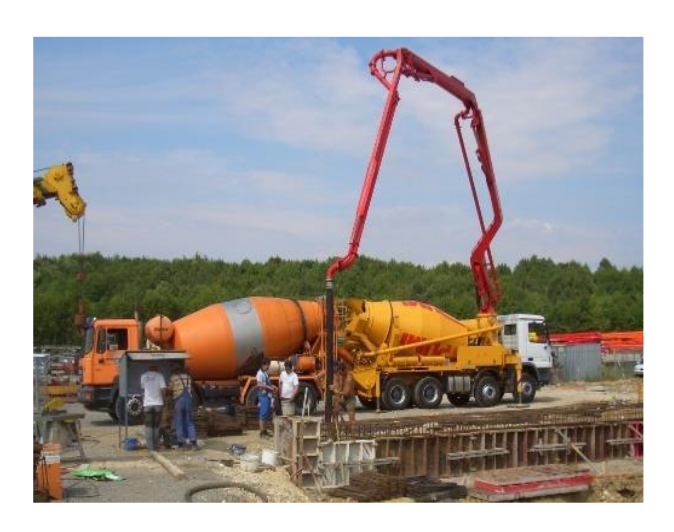

8 - La fotografía muestra el hormigonado de una estructura de un edificio. ¿Cuál de las siguientes afirmaciones es cierta?
Cuando se hormigona con una “bomba”, el hormigón no puede ser de calidad. Lleva demasiada agua.
Para que el hormigón pueda ser bombeado se necesitan unas características específicas de plasticidad y granulometría.
No se permite utilizar hormigón bombeado para resistencias a compresión > 25 N/mm².
El hormigón bombeado solo se utiliza para hacer piscinas, y se denomina gunitado.

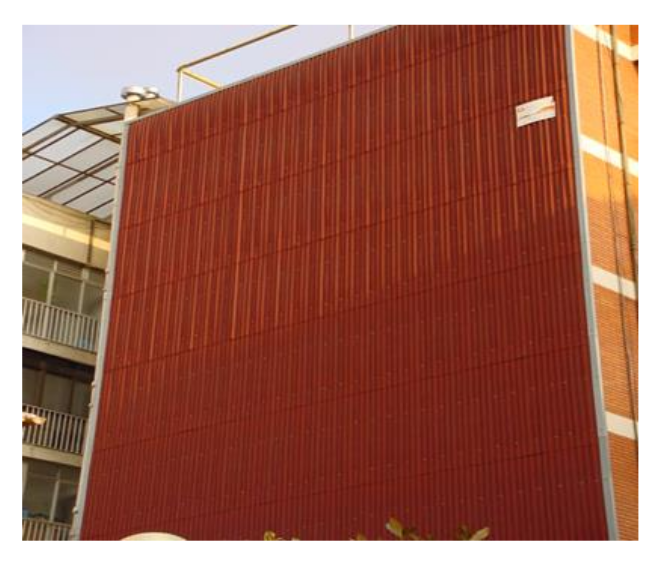

9 - Podemos observar en la fotografía:
La protección de una medianera de un edificio realizada con un revestimiento monocapa con marcas verticales.
Un tabique pluvial, realizado habitualmente con aislamiento de poliestireno y acabado de placas atornilladas de distintos posibles materiales.
Una estructura de protección para garantizar la estabilidad de la medianera del edificio.
Un tabique pluvial, realizado en las fachadas principales para protegerlas del deterioro.

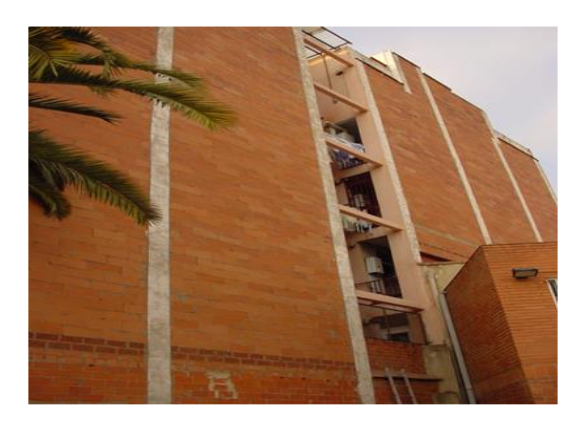

10 - Podemos observar en la fotografía:
Un tabique pluvial construido con fábrica cerámica con cámara de aire.
La medianera de un edificio construida con fábrica cerámica.
Cerramiento lateral de un edificio sin cámara de aire.
Ninguna de las afirmaciones anteriores es correcta.
