SUPUESTO PRÁCTICO 2

Tenemos que diseñar una instalación de abastecimiento de agua situada en la Comunidad de Madrid.

El sistema de abastecimiento está compuesto por un conjunto de instalaciones que conectan las fuentes de suministro con las acometidas domiciliarias.

Tenemos dudas de conceptos básicos sobre qué tipo de material utilizar para dicha instalación y de ciertas distancias necesarias a la hora de ejecutar las canalizaciones. Espero que tú nos puedas ayudar y así poder definir una buena instalación de abastecimiento de agua.

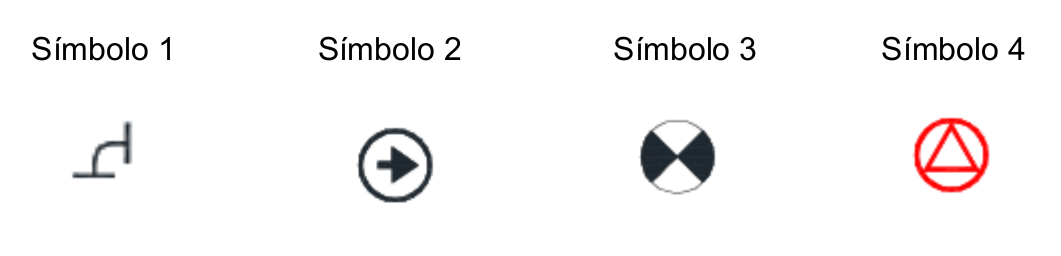

Simbología en la red de saneamiento:

1 - El agua de consumo humano, así como el agua que fluye por las instalaciones de distribución y suministro, ¿deben cumplir criterios técnicos y sanitarios para proteger la salud de las personas?

Sí.

No.

El agua de consumo humano sí debe cumplir criterios técnicos y sanitarios. El agua de distribución no.

Criterios técnicos sí, pero sanitarios no.

2 - En una tubería, ¿qué significan las siglas DN?

Demanda nominal.

Diámetro necesario.

Demanda necesaria.

Diámetro nominal.

3 - En la instalación nos gustaría poner tubería de plomo, ¿podemos instalar este tipo de material?

Sí, es un material como otro cualquiera.

No, está prohibido.

Sí, pero sólo se puede utilizar este tipo de material en viviendas.

Sí, pero sólo se puede utilizar este tipo de material en el sector servicios.

4 - Señala la incorrecta. En relación con los materiales a utilizar en la instalación de distribución de agua:

No deben modificar la potabilidad, el olor, el color ni el sabor del agua.

Deben ser capaces de funcionar eficazmente en las condiciones de servicio previstas.

Deben ser resistentes a temperaturas de hasta 40ºC, y a las temperaturas exteriores de su entorno inmediato.

Deben ser compatibles con el agua suministrada y pueden favorecer la migración de sustancias de los materiales en cantidades que sean un riesgo para la salubridad y limpieza del agua de consumo humano.

5 - Señala la incorrecta. Las canalizaciones que se utilicen siempre deben de ir marcadas, de forma legible y durable con al menos la siguiente información:

Nombre o marca del fabricante.

Identificación del año de fabricación.

Empresa que ha instalado las tuberías.

Diámetro nominal.

6 - ¿Dónde se encontrarán siempre las tuberías de abastecimiento de agua de consumo humano, respecto a las tuberías de alcantarillado, saneamiento y reutilización?

A una cota inferior.

A una cota superior.

Es indiferente, puede estar tanto a cota inferior como superior respecto del resto de tuberías.

De manera paralela.

7 - A la hora de definir la instalación de abastecimiento, ¿es necesario tener en cuenta las pérdidas de carga?

Sí.

No.

Sólo en los casos de suministro a viviendas.

Sólo en caso de suministro a industrias.

8 - Al realizar la zanja donde se va a enterrar la canalización, ¿dónde se situará esta canalización?

Sobre una cama de apoyo compuesta por hormigón en masa.

Directamente sobre el fondo de la zanja.

Sobre una cama de apoyo compuesta por material granular.

Ninguna de las anteriores respuestas es correcta.

9 - Según los símbolos del enunciado, ¿cuál de ellos se utiliza para designar bombas de abastecimiento en los planos?

Símbolo 1.

Símbolo 2.

Símbolo 3.

Símbolo 4.

10 - Según los símbolos del enunciado, ¿cuál de ellos se utiliza para designar válvulas reguladoras de presión en los planos?

Símbolo 1.

Símbolo 2.

Símbolo 3.

Símbolo 4.

11 - (Pregunta de reserva) Señala la incorrecta. Antes de proceder al estudio de una instalación de abastecimiento es necesario disponer de la siguiente información:

Plano con la red hidrográfica y las cuencas vertientes.

Características máximas de población y superficie edificable.

Cantidad de metros de tuberías a instalar.

Cartografía o plano altimétrico de la zona.

12 - (Pregunta de reserva) Independientemente de que el agua vaya en sentido descendente o ascendente, ¿cuál será la pendiente mínima de las conducciones?

4%.

10%.

0,4%.

25%.
