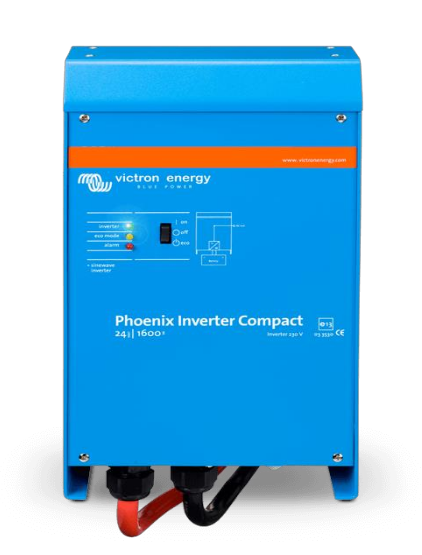

Un cargador de baterías para bicicletas eléctricas.
Un transformador para un equipo de soldadura TIC.

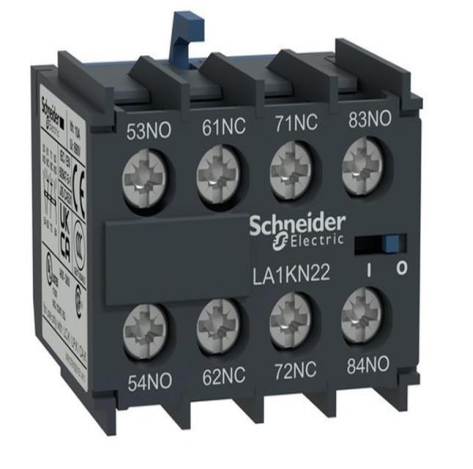

2 - Los bornes de la fotografía, ¿en qué aparato se encuentran y qué función realizan?
Son los contactos auxiliares de un contactor trifásico. En caso de excitación de la bobina A1/A2 del contactor, cierran el contacto 83/84 y abren el 61/62.
Son los contactos auxiliares de un contactor electromecánico. La excitación de los bornes 53/54 abre los bornes 61/62 y 71/72 y cierra los bornes 83/84.
Es un contactor trifásico con neutro que actúa mediante la bobina KN22. Tiene dos contactos NO y dos contactos NC.
Es un contactor trifásico con neutro. Siempre actúa por excitación de la bobina KN22 cerrando los contactos de potencia (R, S, T y N).

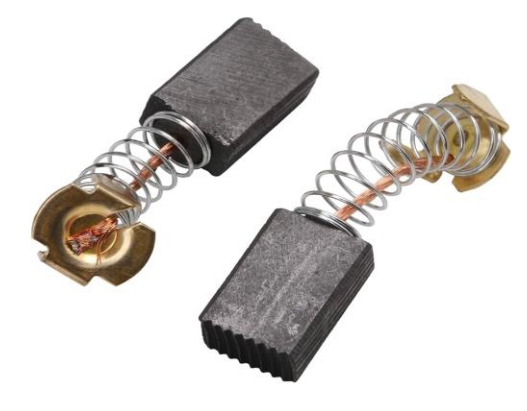

3 - ¿Qué son los elementos de la siguiente fotografía?
Escobillas de motor monofásico.
Pastillas de control de histéresis en transformadores de pequeña potencia.
Conexiones de la jaula de ardilla de motores de fase partida.
Pastillas bimetálicas de un disyuntor magnetotérmico monofásico.

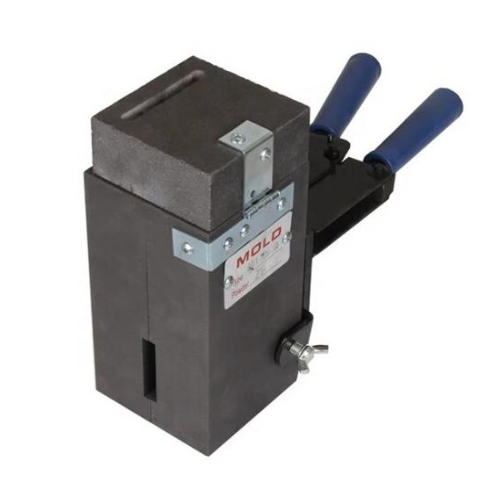

4 - El elemento de la imagen es:
Prensadora de terminales 50 – 240 mm2.
Alicates de presión aislantes.
Mordaza de soldadura exotérmica.
Fusionadora para fibra óptica.

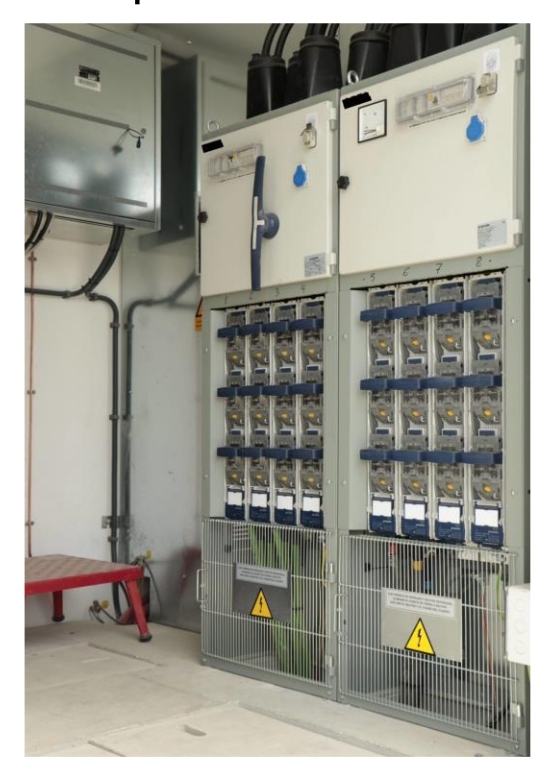

5 - Indique a qué instalación pertenece el aparellaje que se observa a la derecha de la siguiente fotografía:
Células fusibles de AT.
Fusibles seccionadores de MT.
Bobinas del secundario del transformador de baja tensión de un CT.
Armarios de BT de un CT.

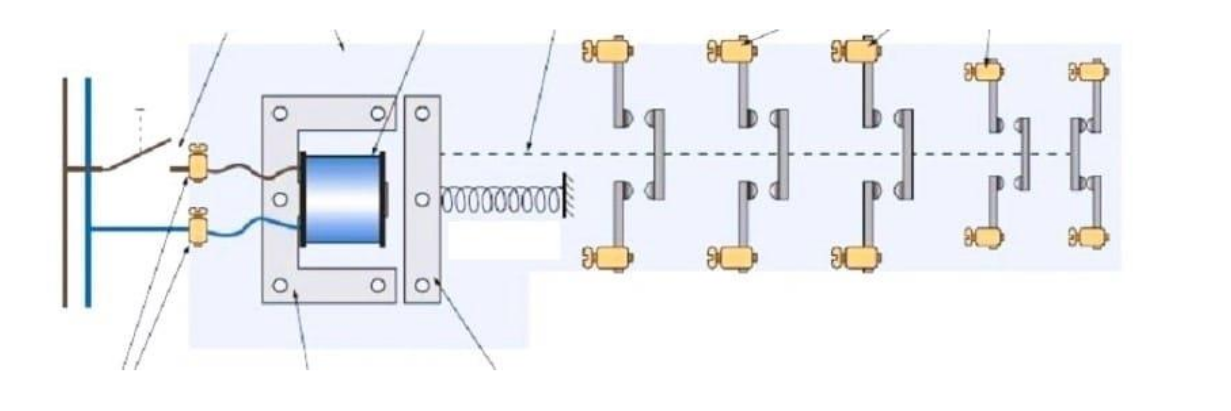

6 - ¿A qué elemento pertenece el siguiente dibujo?
Es un contactor monofásico con 4 contactos auxiliares NA y 1 contacto auxiliar NC.
Es un contactor para motor trifásico con 1 contacto auxiliar NA y 1 contacto auxiliar NC.
Es un contactor trifásico con neutro con un contacto auxiliar NC.
Es un contactor monofásico con tres contactos de potencia y dos contactos auxiliares (NA y NC).

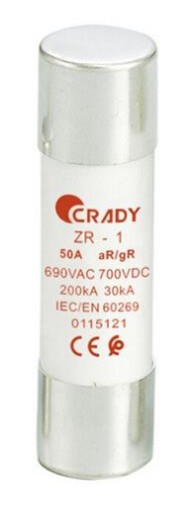

7 - En relación con el elemento de la imagen indique cuál de las siguientes afirmaciones es correcta:
Se denomina como tipo D.
Su poder de corte es el mismo tanto si trabajamos con AC como en DC.
Tiene un campo de trabajo de aplicación general y variable según el valor de la tensión.
Sus características técnicas lo hacen ideal para proteger semiconductores de potencia.

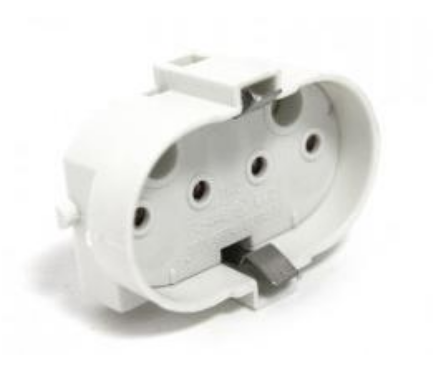

8 - La siguiente imagen corresponde a un portalámparas de fluorescentes compactos con un casquillo del tipo:
2G11.
B22.
G9.
G10Q.

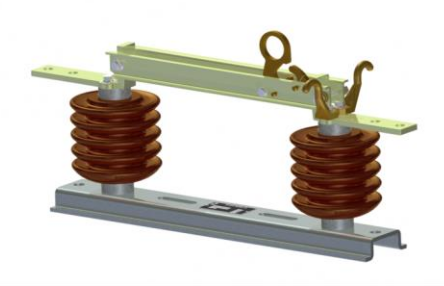

9 - ¿Qué es el elemento de la siguiente fotografía?
Seccionador monopolar de AT.
Seccionador bipolar de AT.
Disyuntor manual de MT.
Seccionador de puesta a tierra y en cortocircuito.

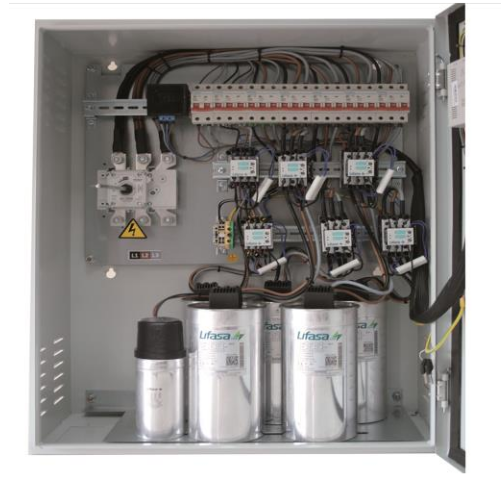

10 - ¿Qué dispositivo es el que aparece en la siguiente fotografía?
Cuadro de maniobra relés térmicos.
Contactores industriales para gestión de temperatura de aparatos de alta potencia.
Batería de condensadores para corrección de potencia reactiva.
Contactores de accionamiento electromecánico de disyuntores de AT.
