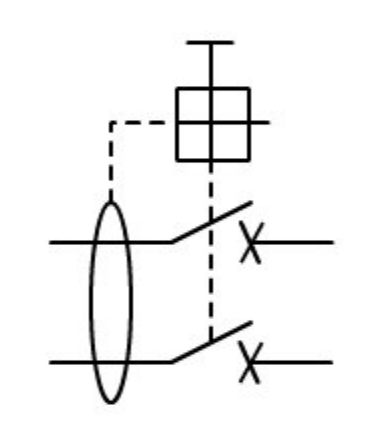

1 - ¿Qué elemento representa el siguiente símbolo?
Interruptor magnetotérmico tetrapolar.
Pulsador de enclavamiento mecánico.
Interruptor diferencial bipolar.
Pulsador retardado al cierre.
2 - ¿Cuál es la máxima potencia admisible en un suministro eléctrico de vivienda monofásica a 230 V?
14.490 W.
11.500 W.
9.200 W.
18.400 W.
3 - Una vivienda unifamiliar, con una potencia contratada por la compañía de 11,5 kW, ¿qué tipo de instalación es?
Instalación unifamiliar.
Grado de electrificación básica.
Instalación unifamiliar trifásica.
Grado de electrificación elevado.

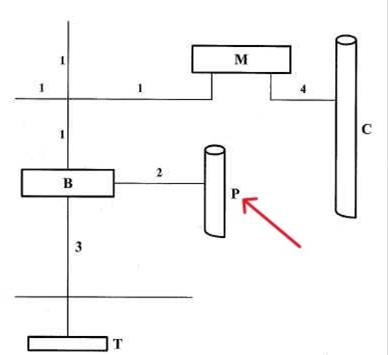

4 - La siguiente figura aparece en la ITC-BT-18. Instalaciones de puesta a tierra, del RD 842/2002. ¿A qué hace referencia el elemento P?
Canalización metálica principal de agua.
Elemento conductor.
Borne de toma de tierra.
Conductor de unión equipotencial.
5 - ¿Cuál de las siguientes afirmaciones relacionadas con un motor paso a paso es INCORRECTA?
Es un motor síncrono.
Son accionados externamente por un controlador.
Los podemos encontrar de corriente continua (CC) y en corriente alterna (AC) a bajas tensiones.
Una de sus características principales es que su eje no gira libremente por sí mismo.
6 - Según la ITC-BT-07. Redes enterradas para distribución en Baja Tensión, cuando los cables van directamente enterrados, ¿a qué profundidad mínima deberán instalarse?
80 cm bajo aceras y 60 cm bajo calzadas.
60 cm bajo aceras y 80 cm bajo calzadas.
50 cm en cualquier caso.
100 cm, siempre irán bajo la acera.
7 - ¿Qué nos indica un cable con la referencia 4x2,5 mm2 H07RN-F inscrita en su cubierta?
Nos ofrece una protección extra ante tensiones nominales de baja tensión a 1000 V; además, debe evitarse la exposición a radiación solar y variaciones climáticas frío-calor-frío ya que esto degrada rápidamente su cubierta.
Es un cable que ofrece buen rendimiento en instalaciones sometidas a movimientos constantes de flexión y torsión.
Es apropiado para instalaciones húmedas, como por ejemplo la alimentación de bombas eléctricas, para el bombeo de agua de equipos contraincendios.
Está compuesto por 4 conductores de 2,5 mm2 de sección con conductor verde/amarillo y aislante de polietileno reticulado, con tensión asignada de 450/750 V.
8 - Según la ITC-BT-52 las estaciones de carga de vehículos eléctricos se clasifican en:
Punto de carga simple y tipo SAVE.
Básica, Rápida, Superrápida y Ultra rápida.
Alimentación en corriente alterna (CA) con tensiones hasta 400 V y corriente continua (CC) con tensiones hasta 1.500 V.
Estaciones monofásicas o estaciones trifásicas.
9 - La protección complementaria para dispositivos de corriente diferencial-residual es:
La medida principal de protección contra contactos indirectos.
Una medida de protección contra sobreintensidades.
Una medida destinada únicamente a complementar otras medidas de protección contra contactos directos.
Una medida de protección por alejamiento de partes activas de la instalación.
10 - ¿Qué condición deben cumplir las instalaciones a MBTS según la ITC-BT-36?
Su tensión nominal no puede exceder los 75 V en CA o los 50 V en CC.
Su tensión nominal no puede exceder los 50 V en CA o los 75 V en CC.
Su tensión nominal no puede bajar por debajo de los 24 V en locales secos.
Su tensión nominal no puede bajar por debajo de los 50 V en locales húmedos.
