1 - Las luminarias de emergencia se clasifican y marcan, según su construcción, con unas celdas codificadas. Señalad la respuesta correcta sobre lo que indica la 2ª celda de la figura que se presenta a continuación:
El tiempo mínimo de funcionamiento es de 1 h.
Opera de forma autónoma.
Modo de funcionamiento permanente.
Es un dispositivo para zonas de alto riesgo.

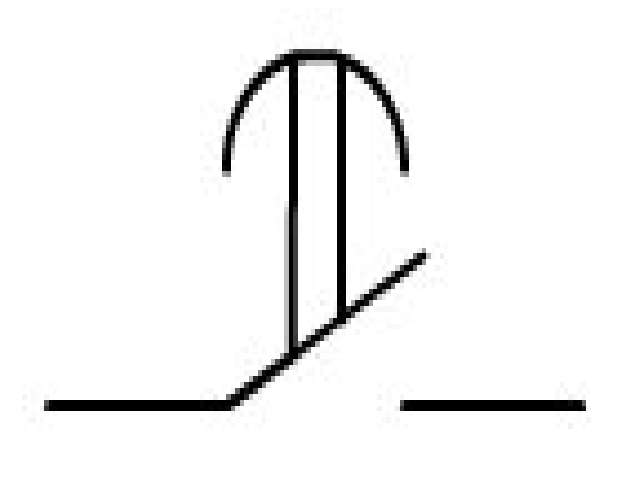

2 - El símbolo de la siguiente figura representa:
Contacto de cierre retardado a la conexión del dispositivo de mando. Temporizador a la conexión.
Contacto de cierre retardado a la desconexión del dispositivo de mando. Temporizador a la desconexión.
Contacto de apertura retardado a la conexión del dispositivo de mando. Temporizador a la conexión.
Contacto de apertura retardado a la desconexión del dispositivo de mando. Temporizador a la desconexión.

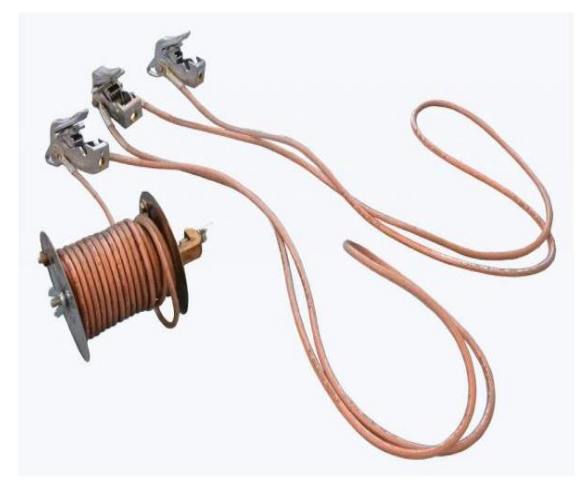

3 - En todas aquellas tareas en las que sea necesario manipular una instalación eléctrica, hay que asegurarse de que la tarea se realiza sin tensión. Para ello se han definido cinco pasos, conocidos como las reglas de oro de la seguridad eléctrica. Indicad en cuál de los siguientes pasos utilizaremos el elemento que se muestra en la imagen:
5.º paso.
2.º paso.
1.er paso.
4.º paso.
4 - En relación con la imagen, señalad la opción correcta:
La potencia total del circuito es de 83,49 W.
Los Interruptores Diferenciales en circuitos eléctricos de vivienda no deben permitir que ningún circuito tenga este valor, ya que supondría un grave peligro para las personas.
Con esta lectura el Interruptor Diferencial de protección sobre esta línea eléctrica tarado a 0,3 A no actuaría y mantendría el circuito con tensión.
La potencia consumida entre fase y neutro es de 0,363 mA.

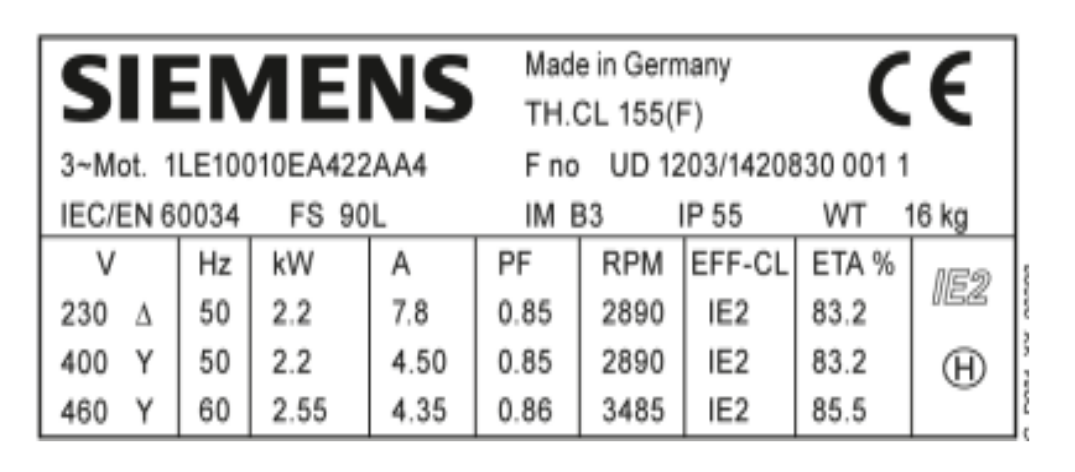

5 - Teniendo en cuenta los datos de la siguiente figura, ¿qué grado de protección nos ofrece frente a los agentes externos del motor?
Protección contra la penetración de polvo y chorro de agua en todas direcciones.
Totalmente estanco al polvo y protección contra la lluvia.
No permite la entrada de herramientas en las partes activas del motor y puede sumergirse temporalmente.
Ofrece un grado de protección envolvente contra impactos mecánicos, pero no contra líquidos.
6 - ¿Cuál de las siguientes opciones es correcta respecto a la figura de la pregunta 15?
Según el fabricante, cada bobina soporta por separado una tensión máxima de 460 V a 60 Hz.
Si se conecta en estrella en una red trifásica de 400 V 50 Hz, absorbe una potencia eléctrica de 2200 W.
El máximo rendimiento y mínimo consumo lo obtendremos si lo conectamos a una red de 460 V 50 Hz.
La potencia del motor es de 3 CV si utilizamos red trifásica con las tensiones nominales y la frecuencia que encontramos en Cataluña.

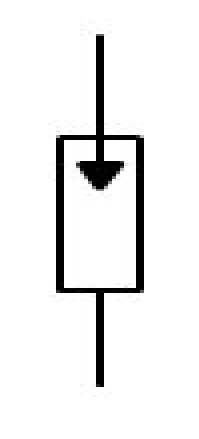

7 - El símbolo de la siguiente figura representa:
El borne de conexión del conductor de protección a tierra.
Un pararrayos.
Una resistencia de entrada fija.
Un fusible tipo NH.
8 - En el RD 842/2002 se describen el número y las características de los circuitos que deben alimentar una vivienda con grado de electrificación elevado. Según esta descripción, ¿qué instalación alimenta el circuito C8?
Cocina y horno.
Secadora.
Calefacción eléctrica, cuando haya previsión de esta.
Aire acondicionado, cuando haya previsión de este.
9 - La señal de la siguiente figura indica:
No manipular elementos, zona aislada de tensión para trabajos.
Aislamiento de protección sobre contactos indirectos.
Protección contra descargas electrostáticas.
Riesgo de electrocución por equipos electrónicos sin protección.
10 - ¿A qué categoría de sobretensión pertenece un Cuadro General de Distribución?
