PRIMER SUPUESTO

Se muestra un esquema de una instalación de calefacción y ACS (Agua Caliente Sanitaria) de un edificio administrativo.

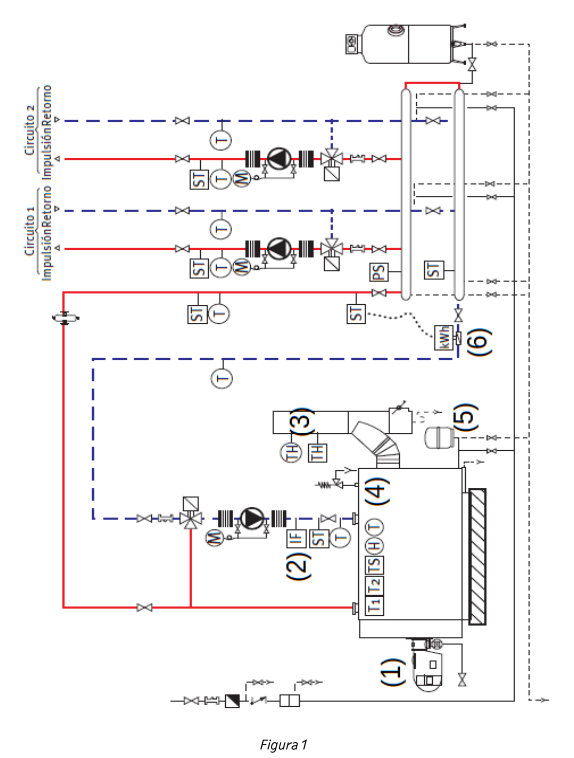

En la figura 1 se representa la caldera y su interconexión con el circuito de calefacción. La caldera es alimentada por gasoil, es del tipo condensación y tiene una potencia de 300 kW.

Figura 1

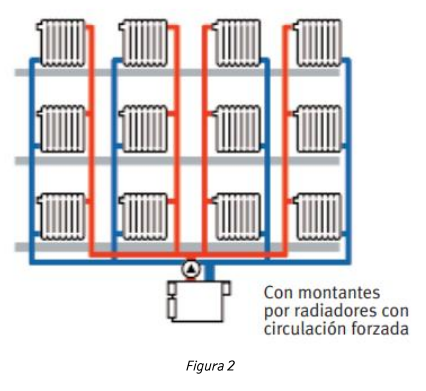

El circuito de calefacción está formado por 2 circuitos de radiadores, cada una de ellos se distribuyen tal como se muestra en la figura 2.

Figura 2

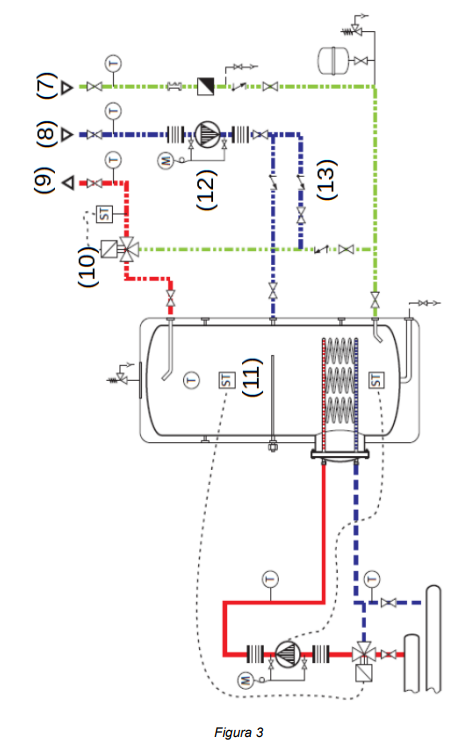

La figura 3 muestra la conexión del circuito de ACS con los colectores provenientes de la caldera de la figura 1.

Figura 3
Las respuestas de la IA pueden contener errores.
1 - Las normas básicas que afecta a la instalación son:
Solo aplica el CTE.
Solo aplica el RITE.
El CTE y el RITE.
Las normas UNE que desarrollan el CTE.
Las respuestas de la IA pueden contener errores.
2 - El dispositivo (1) es un:
Quemador.
Bomba de entrada de agua fría.
Extractor de humos.
Ventilador para refrigerar la caldera.
Las respuestas de la IA pueden contener errores.
3 - ¿Cuál es el objetivo principal del dispositivo designado IF (2) de la caldera?
Interruptor de flujo, evita que la caldera encienda sin agua de retorno.
Interruptor de flujo, enciende la caldera cuando hay agua de impulsión.
Indicador de flujo, calcula el consumo de agua de los radiadores.
Indicador de flujo, calcula el consumo de suministro urbano.
Las respuestas de la IA pueden contener errores.
4 - ¿Cuál es la función principal del dispositivo (4) en la parte superior derecha de la caldera?
Regular la temperatura del agua.
Evitar sobrepresiones que puedan deteriorar la instalación.
Controlar el consumo de combustible.
Indicar el nivel de agua en la caldera.
Las respuestas de la IA pueden contener errores.
5 - El dispositivo (5) de la caldera es...
Un vaso de expansión.
Una botella de combustible.
Un depósito de aceite lubricante.
Un filtro de agua.
Las respuestas de la IA pueden contener errores.
6 - Si por la tubería (7) pasa un caudal de 1 l/s el contador estará registrando:
10 m³/s.
3,6 m³/h.
3,6 m³/min.
3,6 m³/s.
Las respuestas de la IA pueden contener errores.
7 - Los circuitos (8) (9) sirven para:
Impulsión y retorno de los circuitos de consumo.
Impulsión y retorno de radiadores.
Vaciado y lavado del depósito.
Entrada y salida de agua de colectores solares.
Las respuestas de la IA pueden contener errores.
8 - La válvula de tres vías (10) sirve para:
Descargar el exceso de presión en el depósito.
Aportar caudal de agua al depósito.
Descargar el agua caliente en caso de exceso de temperatura.
Enfriar el agua del depósito para adaptarla a la temperatura de consumo.
Las respuestas de la IA pueden contener errores.
9 - ¿Cuáles son los componentes que se pueden identificar en el conjunto (12)?
Caudalímetro y llaves de corte del circuito de impulsión.
Bomba de circulación y llaves de 3 vías.
Servomotor para válvula de todo/nada.
Bomba de impulsión, manómetro diferencial y amortiguadores.
Las respuestas de la IA pueden contener errores.
10 - Los dispositivos (13) que se representan con una flecha inclinada son:
Válvulas de cierre manual.
Caudalímetros.
Válvulas antirretorno.
Sondas de temperatura.
Las respuestas de la IA pueden contener errores.
11 - En el circuito de ACS encontramos una válvula de tres vías (10). Esta válvula dispone de:
Dos vías de entrada y una de salida.
Dos vías de salida y una de entrada.
Una vía de entrada, otra de salida y una de reserva.
Todas las vías pueden ser de entrada y de salida.
Las respuestas de la IA pueden contener errores.
12 - De acuerdo con el RITE, los quemadores de la caldera deben de ser de dos llamas o regulables...
Por ser de una potencia superior a 70kW.
Por ser una caldera mixta.
Por ser una caldera de condensación.
Todas las calderas deben llevar 2 llamas.
Las respuestas de la IA pueden contener errores.
13 - ¿Cuál es el objetivo principal de instalar calderas de condensación?
Evitar a toda costa la condensación.
Trabajar a temperaturas extremadamente altas.
Aprovechar el calor latente de vaporización y aumentar el rendimiento.
Utilizar combustibles de muy bajo coste.
Las respuestas de la IA pueden contener errores.
14 - Si un área del edificio tiene unas necesidades de calefacción de 25kW y mediante una reforma se mejoran los aislamientos cambiando la carpintería de aluminio antigua por nuevas de PVC con mejor aislamiento, las necesidades de calefacción...
No varían, pues dependen solo de los cerramientos opacos.
Se elevan, pues el PVC no tiene rotura de puente térmico y el aislamiento empeora.
Bajan considerablemente, con el consiguiente ahorro de energía.
No varían, ya que solo dependen de la temperatura de funcionamiento de la calefacción.
Las respuestas de la IA pueden contener errores.
15 - Si tenemos problemas de corrosión y queremos instalar una protección por par galvánico, ésta se podrá realizar:
Mediante tratamiento del pH del fluido transmisor de calor.
Mediante la introducción de ánodo de sacrificio.
Mediante la pintura exterior que existe al contacto con al aire ambiente.
Las corrosiones no se pueden prevenir.
Las respuestas de la IA pueden contener errores.
16 - La instalación de ACS estará trabajando normalmente a 3 bar como presión máxima. En la puesta en servicio de la instalación la prueba de presión debe haberse realizado a:
3,5 bar.
4,5 bar.
6 bar.
7,5 bar.
Las respuestas de la IA pueden contener errores.
17 - Indica la potencia media de la caldera sabiendo que consume 20l/h de gasóleo de densidad 1 kg/l y PCI 12 kWh/kg.
70 kW.
120 kW.
140 kW.
240 KW.
Las respuestas de la IA pueden contener errores.
18 - Para el tratamiento de la legionela en la instalación, cuando sea preceptivo, podemos utilizar:
Tratamientos térmicos exclusivamente.
Tratamientos químicos exclusivamente.
Tratamientos térmicos y químicos, ambos están permitidos por la normativa.
Los tratamientos térmicos y químicos no son efectivos contra la legionela.
Las respuestas de la IA pueden contener errores.
19 - En un quemador que enciende, pero se apaga a los pocos segundos, debemos revisar:
La fotocélula.
La válvula de gas.
La electroválvula.
El termostato.
Las respuestas de la IA pueden contener errores.
20 - De acuerdo con el RITI, el titular de la instalación es el responsable del mantenimiento de la instalación. Dada la potencia de la misma, el mantenimiento:
Lo tiene que hacer el personal de mantenimiento de la instalación.
Lo realizará una empresa mantenedora autorizada.
Lo realizará una empresa mantenedora autorizada con la que el titular deberá suscribir un contrato de mantenimiento.
Debe realizarse bajo la dirección de un técnico titulado competente.
Las respuestas de la IA pueden contener errores.
21 - Tal como está diseñado el circuito hidráulico, ¿qué equipo NO podemos utilizar para las conexiones hidráulicas de los radiadores?
Válvulas de corte.
Detentor.
Purgador.
Llave monotubo.
Las respuestas de la IA pueden contener errores.
22 - Si detectamos una temperatura muy elevada en el termómetro TH (3), debemos limpiar:
El conducto de aspiración y evacuación en calderas estancas.
Solo el conducto de evacuación.
El intercambiador de calor humos-agua.
Los quemadores.
Las respuestas de la IA pueden contener errores.
23 - Si se pretende mejorar el rendimiento en las instalaciones para hacerlas más sostenibles ¿Qué tipo de bombas se recomienda utilizar?
Bombas de baja presión.
Bombas de velocidad variable.
Bombas de agua fría.
Bombas de vacío.
Las respuestas de la IA pueden contener errores.
24 - Se pretende reducir el consumo energético instalando placas solares térmicas. Éstas proporcionarán:
Agua caliente solo para ACS.
Agua caliente que puede ser utilizada para calefacción o ACS.
Agua caliente y energía eléctrica, ya que a ambas cosas obliga el CTE.
Solo energía eléctrica.
Las respuestas de la IA pueden contener errores.
25 - Se valora la opción de sustituir la caldera por equipos de aerotermia. Estos equipos son:
Una bomba de calor que permite el calentamiento o enfriamiento de agua.
Una bomba de calor que toma el calor del suelo y lo cede al aire de calefacción.
Una bomba de calor que toma el calor del suelo y lo cede al agua de calefacción.
Incompatibles con la instalación ya que solo permiten el calentamiento de aire.
Las respuestas de la IA pueden contener errores.
26 - (Reserva) La alimentación al servomotor a 3 puntos de una válvula motorizada como la (10) se realiza:
Mediante tres cables (línea, tierra y neutro).
Con un cable común, otro para abrir y otro para cerrar.
Mediante una línea trifásica sin neutro.
Un cable para abierto, un cable para cerrado y otro para posición neutra.
Las respuestas de la IA pueden contener errores.
27 - (Reserva) El depósito (11) que aparece en la figura es un:
Tanque de expansión.
Un acumulador.
Un intercambiador-acumulador.
Un tanque de inercia.
Las respuestas de la IA pueden contener errores.
28 - (Reserva) El pirostato TH (3) sirve para:
Medir la temperatura de humos e indicarlo en pantalla.
Medir la temperatura de humos y accionar un contacto eléctrico en caso de superar un valor máximo.
Medir la temperatura de humos y enviar una señal 0-10V con el valor de la temperatura medida.
Medir la temperatura de humos y enviar una señal 4-20mA con el valor de la temperatura medida.
