Supuesto práctico 1 Fontanero/a Ayuntamiento de Zaragoza 2022

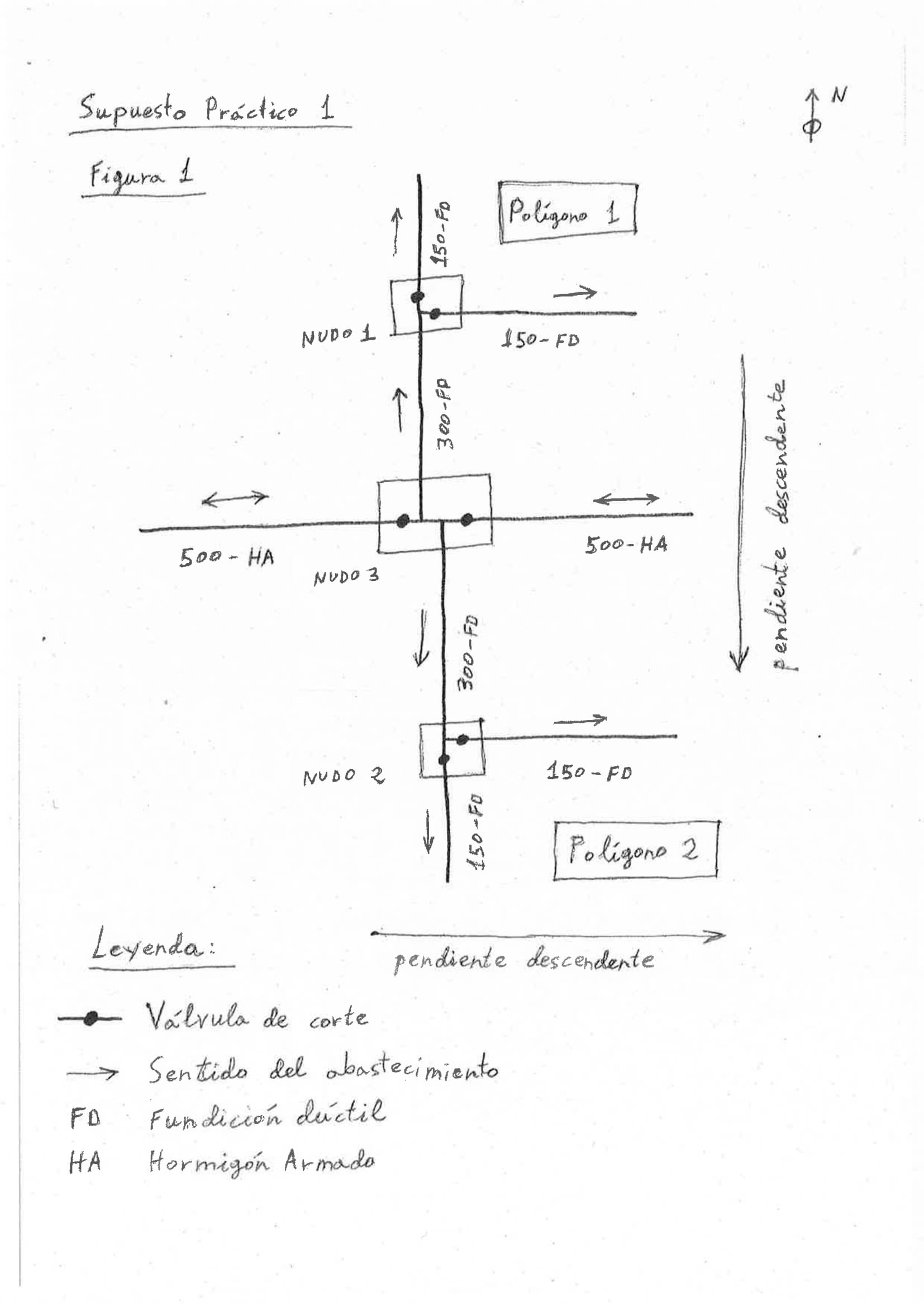

1 - En la “Figura 1” se acompaña una propuesta de situación de las válvulas de corte que van a ser necesarias en la nueva actuación. En el denominado Nudo 3, de conexión de ambas redes a la tubería de 500 mm., ¿realizaría alguna modificación?

No cambiaría las dos válvulas de 500 mm. grafiadas en el croquis inicial, pero añadiría dos válvulas de 300 mm., una en cada tubería de 300 mm.

Dejaría sólo una de las dos válvulas de 500 mm., pero colocándola entre medio de las dos tes de derivación, y colocando dos válvulas de 300 mm., una en cada tubería de 300 mm.

Quitaría una de las dos válvulas de 500 mm., para colocar dos válvulas de 300 mm., una en cada tubería de 300 mm.

2 - Del mismo modo que en el caso anterior, en los nudos denominados 1 y 2, de entrada a cada uno de los dos polígonos, ¿realizaría alguna modificación respecto de la ubicación de las válvulas?

Quitaría una de las válvulas de 150 mm. para colocar en su lugar una válvula en la de 300 mm.

Introduciría una válvula en la tubería de 300 mm., dejando las de 150 mm. como están.

No realizaría ninguna modificación.

3 - ¿Considera que es necesario colocar alguna ventosa en el Nudo 3? (Se indica la orientación Norte en el croquis de la “Figura 1”):

Sí, al menos una, en el extremo Este del nudo.

Sí, al menos una en los extremos Norte u Oeste del nudo.

No, dado que el Nudo 3 no se encuentra en un punto alto absoluto.

4 - En el Nudo 1, ¿Cuántos conos de reducción son necesarios, y en qué posición? (Se indica la orientación Norte en el croquis de la “Figura 1”):

Uno, colocado al Sur de la te de derivación.

Uno, colocado al Norte de la te de derivación.

Dos, colocados al Norte y al Este de la te de derivación.

5 - Las piezas especiales que componen el Nudo 3 se plantean en material de fundición dúctil, por lo que es necesario plantear la forma de hacer las dos conexiones necesarias con la tubería existente de hormigón armado de 500 mm. de diámetro nominal. Cada una de estas dos conexiones deberá realizarse de la siguiente manera:

Realizando una soldadura en el exterior de la cámara de registro, una vez se ha salido de la misma con tubería de fundición dúctil. h.

Realizando una soldadura en el interior de la cámara de registro utilizando la última brida de fundición dúctil.

Colocando un manguito universal en el exterior de la cámara de registro que sea capaz de abarcar los diámetros exteriores de ambas tuberías.
