Supuesto práctico 4 Fontanero/a Ayuntamiento de Zaragoza 2022

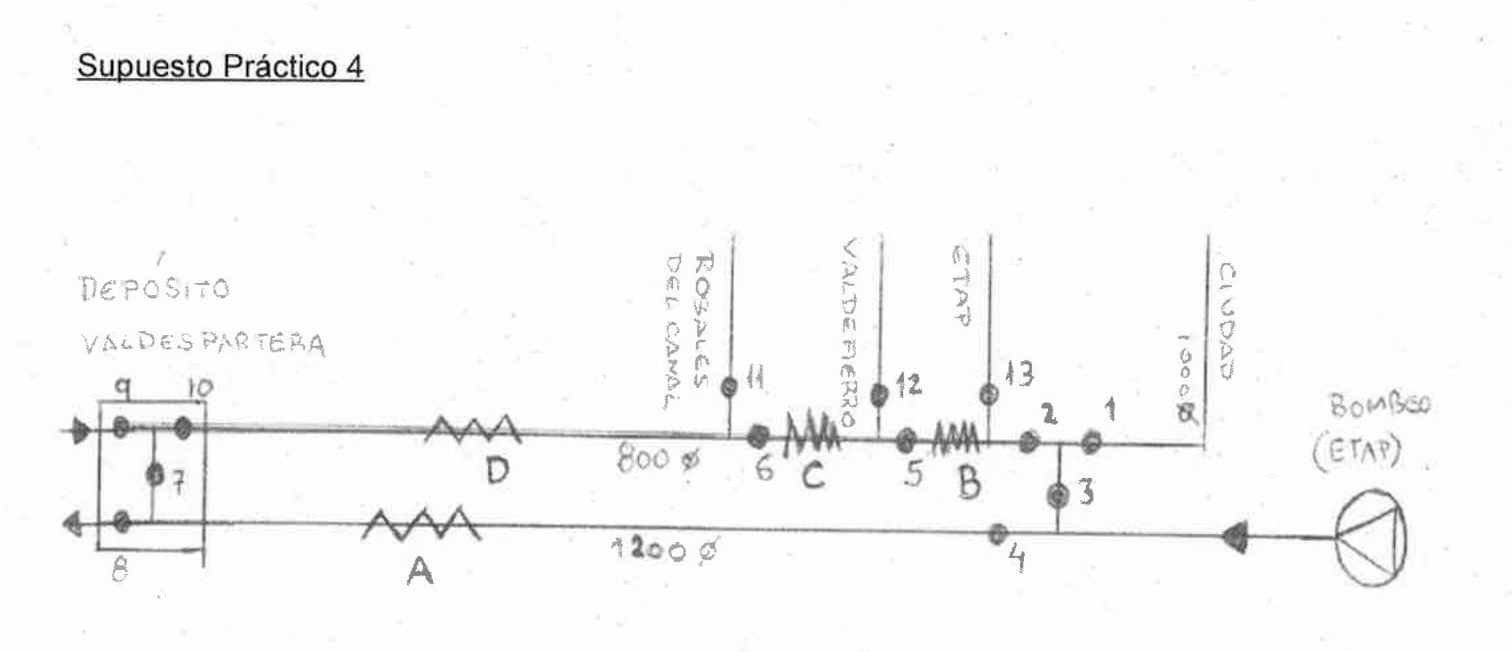

1 - El esquema expuesto muestra la red de impulsión desde la ETAP hasta el depósito de Valdespartera y su posterior distribución desde dicho depósito hasta su zona de influencia. Como deben estar las válvulas 3,4,7 y 8 para su funcionamiento habitual.

Todas abiertas.

3, 4 y 7 abiertas y 8 cerrada.

3 y 7 cerradas y 4 y 8 abiertas.

2 - Se ha producido una rotura en el punto A, ¿cómo afectaría al abastecimiento de la zona?, ¿cómo lo solucionaría de forma provisional?

No hay solución, no llegaría agua al depósito, el depósito tiene una capacidad de abastecimiento de 48 horas por lo que habría que reparar antes de ese tiempo.

No llegaría agua al depósito por lo que habría que presurizar la zona de abastecimiento desde la ETAP, se cerrarían las válvulas 4, 7 y 8 y se dejarían abiertas todas las demás.

Presurizaríamos desde la ETAP directamente desconectando el depósito hasta la reparación, se cerrarían las válvulas 4, 7, 8 y 10 y las demás se dejarían abiertas.

3 - Partiendo de un funcionamiento normal se produce una rotura en el punto B, ¿Qué situación se produce y como lo solucionaría de forma provisional?

Se interrumpiría la distribución desde el depósito de Valdespartera, pero podría seguir abasteciéndose por gravedad Rosales y al ser una red mallada, desde Valdefierro el resto de la ciudad . Se cerrarían las válvulas 2, 3, 5 y 13.

La distribución a la ciudad se vería afectada por lo que se tendría que abastecer por presurización desde la ETAP, utilizando el depósito de Valdespartera como vaso regulador, se cerrarían las válvulas 2,5,8 y 13 y se dejarían abiertas el resto.

Se vería afectada la distribución desde el depósito de Valdespartera por lo que habría que abastecer por gravedad Rosales del Canal y Valdefierro para igualar presiones, y el resto por presurización desde la ETAP, se cerrarían las válvulas 2,5 y 13 y se dejarían abiertas el resto.

4 - La red se encuentra en situación habitual y se produce una rotura en el punto C, ¿Cómo se vería afectado el suministro y qué solución le daría provisionalmente?

La distribución desde el depósito se interrumpiría, no podemos utilizar la zona de Valdefierro-Miralbueno como reguladora de presión por lo que utilizaríamos el deposito para abastecer por gravedad a Rosales y por presurización desde la ETAP al resto de la ciudad, abriendo desagües en zonas estratégicas. Se cerraría 5,6 y 12 y abiertas el resto.

El depósito de Valdespartera queda inoperativo, Rosales del Canal se abastecería con la reserva de Valdespartera más su propio depósito y el resto se abastecería por presurización desde la ETAP, se dejaría cerradas 4, 5, 6, 7, 8, 10 y 12 y abiertas el resto.

Fallaría la distribución por gravedad. Se presurizaría desde la ETAP a la red utilizando el depósito como vaso regulador. Se cerrarían 5,6,8 y 12.

5 - Se produce en estado de abastecimiento normalizado una rotura en el punto D. Seleccione la situación y la solución provisional.

No hay posibilidad de distribución desde el depósito de Valdespartera, Rosales del Canal inevitablemente se quedaría únicamente con la reserva de su depósito, el resto se abastecería por presurización desde la ETAP. Se cerraría 8, 6, 10 y 11, abierto el resto.

Se bloquea la distribución, Rosales se queda sin servicio, el resto presurizado desde la ETAP. Se cierra 4,6, 10 y 11 y las demás abiertas.

No se puede distribuir, pero podemos abastecer provisionalmente abriendo la conexión a Rosales desde Montecanal, el resto presurizado desde la ETAP. Se cierra 6, 7, 10 y 11 y se abre el resto.
