Supuesto práctico 2 Fontanero/a Ayuntamiento de Zaragoza 2022

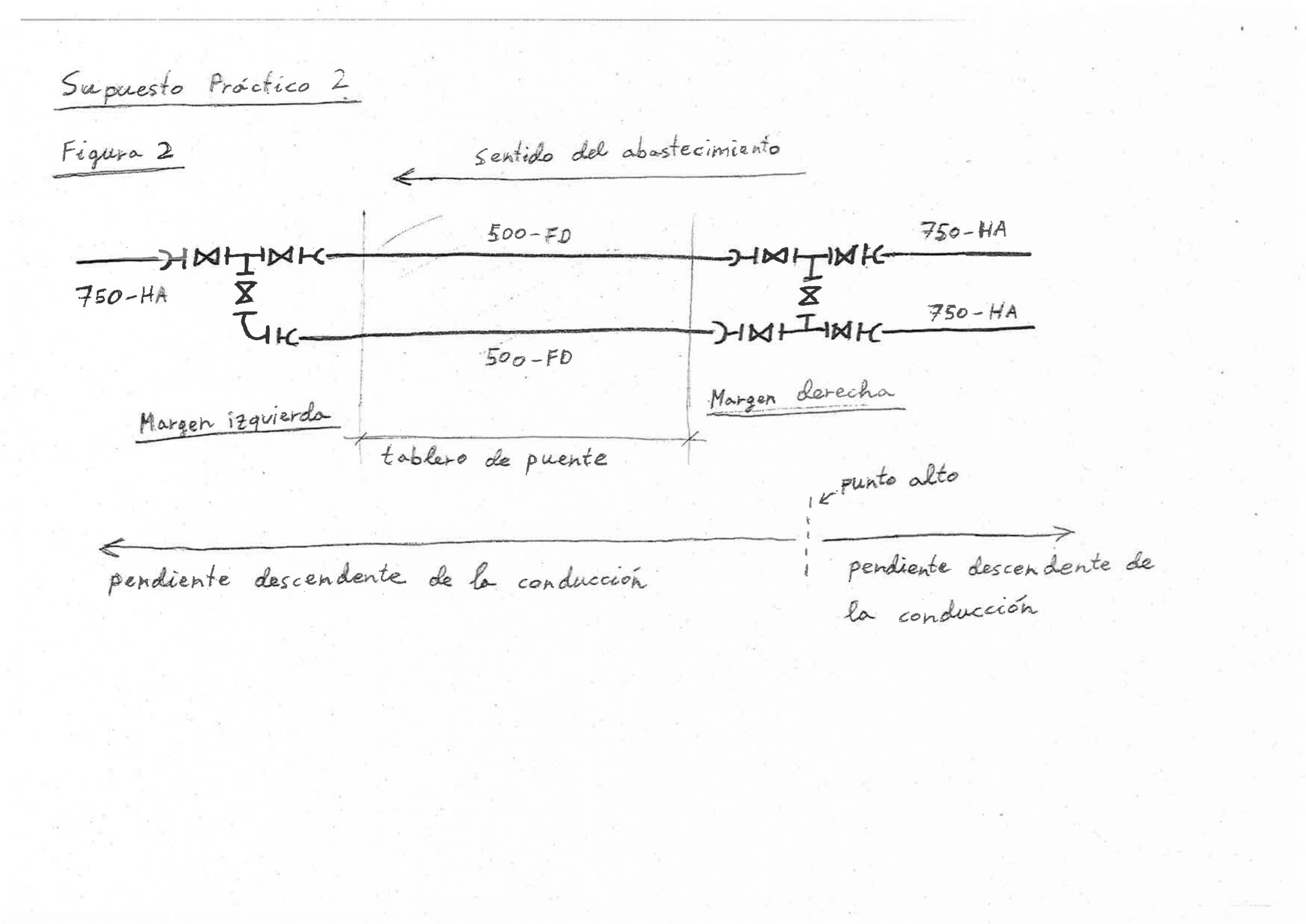

1 - En el croquis denominado “Figura 2” falta introducir los diámetros nominales de las tes de derivación de los nudos situados a ambos lados del puente. Indique qué diámetros deberían de tener dichas tes para su colocación en material de fundición dúctil, teniendo en cuenta una solución adecuada desde los puntos de vista tanto funcional como económico.

3 tes DN-500 mm.

2 tes DN-500 mm. y una DN-800 mm.

3 tes DN-750 mm.

2 - En el croquis aportado en la “Figura 2” se observan válvulas de corte en todas las caras de las tes de derivación. Teniendo en cuenta los puntos de vista tanto funcional como económico indique qué válvulas deberían suprimirse:

En el nudo de la margen izquierda ninguna y en el nudo de la margen derecha la válvula que une las dos tes de derivación.

En el nudo de la margen izquierda la válvula situada a la izquierda y en el nudo de la margen derecha las dos válvulas situadas más a la derecha.

En el nudo de la margen izquierda la válvula situada a la izquierda y en el nudo de la margen derecha la válvula que une las dos tes de derivación.

3 - ¿Cuántos desagües es necesario colocar en el sistema?

1.

2.

4.

4 - ¿Cuántos macizos de contrarresto es necesario colocar en el sistema?

1.

2.

4.

5 - A causa de que las dos tuberías del tablero del puente se colocan al aire libre, ambas van a sufrir dilataciones y contracciones a causa de las variaciones de temperatura y se considera obligatoria la colocación: de elementos que compensen esos efectos. ¿Qué elementos de los siguientes servirían para tal fin?

Compensadores de goma.

Carretes de desmontaje.

Abrazaderas de acero inoxidable provistas de protección de neopreno.
